Apparecchiatura diagnostica

Prime-MDx

Anno 2023
Cliente A. Menarini Diagnostics s.r.l.
Categoria Medical

Il mondo della diagnostica ha da sempre innovato i propri processi e reso affidabili i risultati e in particolare durante e dopo la pandemia ha avuto una accelerazione senza precedenti.

Processare molti campioni in un tempo ridotto, migliorando così il flusso di lavoro nella diagnostica molecolare e massimizzare l'affidabilità dei test è l’obiettivo che si è posta Menarini Diagnostics pensando allo sviluppo del Prime-MDx.

Il design del Prime-MDx è stato affidato a MM Design, con l’ambizioso obiettivo di migliorare usability e intuibilità delle funzioni avendo allo stesso tempo un design moderno, unico ed accattivante. Prime-MDx, è divenuta così la soluzione all-in-one, da campione a risultato, completamente automatizzata, progettata per semplificare i flussi di lavoro del laboratorio per i campioni da sottoporre ad analisi di biologia molecolare con tecnica PCR (Polymerase Chain Reaction) in tempo reale con efficienza, flessibilità e facilità d'uso.

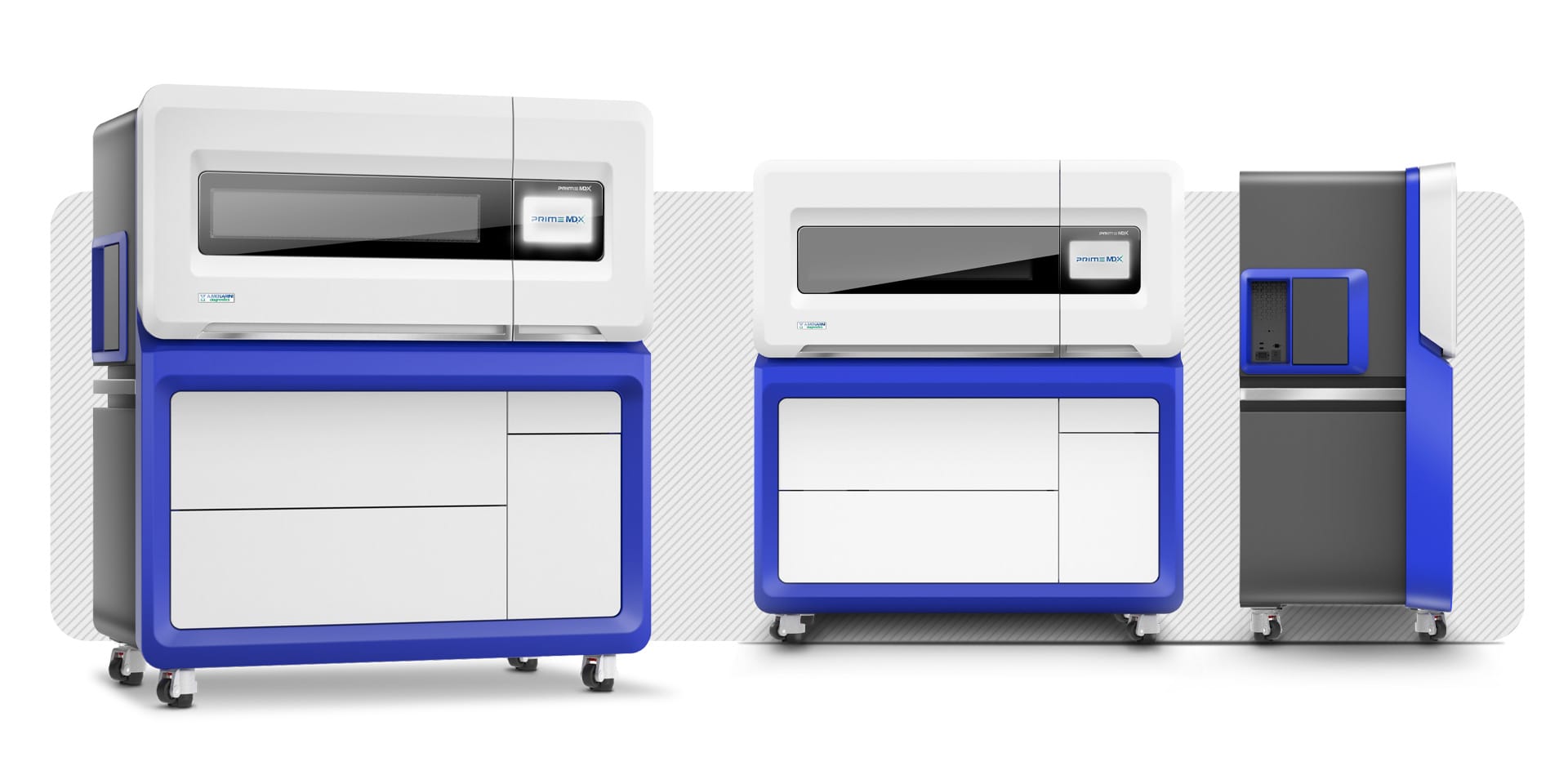

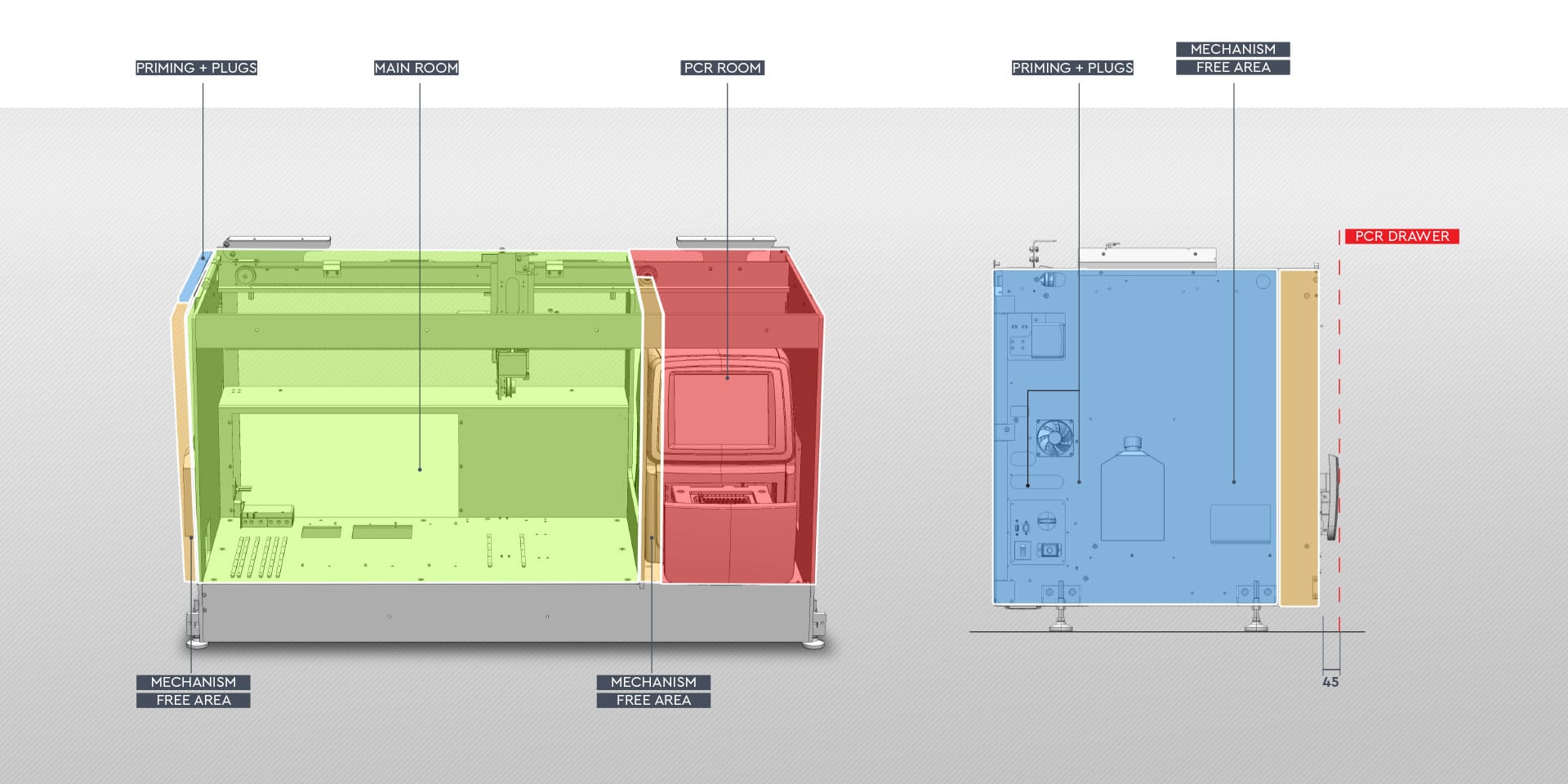

L’architettura della macchina in particolare è suddivisa in due zone di interazione: la parte di sinistra a cui si accede tramite uno sportello azionato da slitte in verticale, consente all’operatore di avere tutto il vano a vista e dedicato all’inserimento di provette, reagenti e altri accessori, mentre lo sportello con apertura a libro posto sulla parte destra dell’apparecchiatura consente di accedere allo strumento per la PCR. Una cornice ingloba gli sportelli nella parte superiore ed i cassetti per lo stivaggio di reagenti ed altro nella parte inferiore, così come la postazione per un computer, che funge da Management System dello strumento.

Il design si è fatto carico di trovare delle soluzioni anche per la movimentazione dell’apparecchiatura e per questo motivo sono state utilizzate speciali ruote su cui viene scaricato il peso notevole dell’intera macchina e che una volta installata vengono disinserite con speciali martinetti. Per la movimentazione sono state progettate delle maniglie laterali incassate nella carrozzeria per contenere il volume di ingombro. Gli sportelli sono dotati di vetri speciali oscurati e permettono l’ispezione all’interno del vano mentre nella zona a destra il monitor, display capacitivo, è stato integrato nello sportello con apertura a libro per garantire maggiore linearità e contemporaneamente facilitare la manutenzione ordinaria e straordinaria.

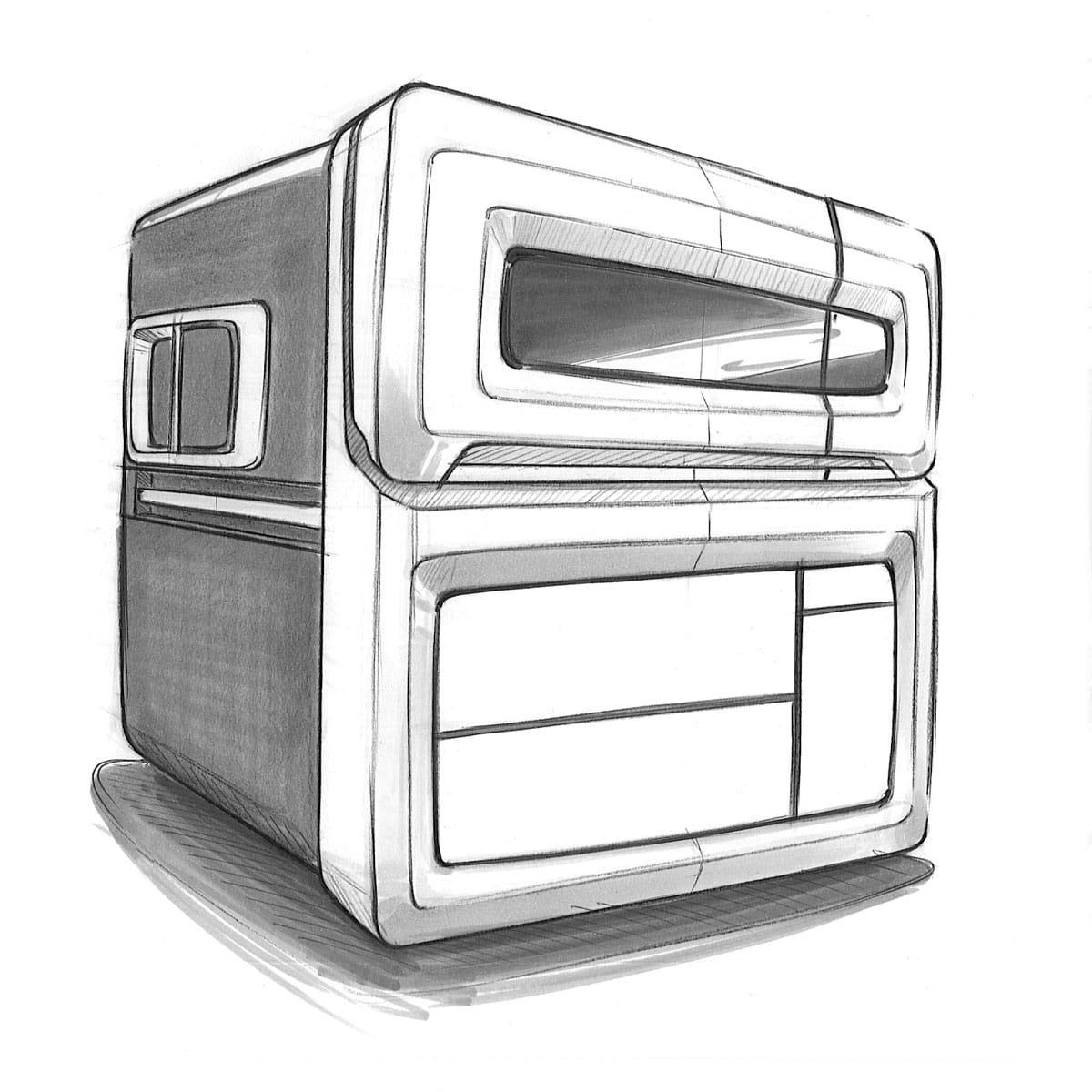

Il concetto di design prevede l’integrazione in un unico corpo di molte funzioni collegate tra loro, ma che in precedenza vivevano separatamente o non erano previste affatto. Un segno unico e inconfondibile rappresentato da una cornice di dimensioni generose che abbraccia la parte superiore con quella inferiore e funge da boccascena per gli sportelli e per i cassetti. L’utilizzo di un Baydur per le zone frontali e della lamiera verniciata per quelle laterali e posteriori ha consentito un contenimento dei costi e un accoppiamento ottimale per superfici di grandi dimensioni.

Il progetto è stato frutto di una collaborazione molto assidua tra Menarini Diagnostics in qualità di cliente e project management, MM Design per la parte di design e sviluppo delle parti estetiche e ergonomiche, Masmec per la realizzazione di tutta la parte tecnica della macchina sia HW che SW, S4Technology per la realizzazione degli stampi e delle attrezzature per le parti in materiale plastico.
